Código fuente, objeto y ejecutable
Hoy en día no se escribe código máquina directamente, así que se necesita de algún mecanismo o forma de obtener dicho código máquina que pueda ejecutar el ordenador.
Antes tienes que saber que existen tres tipos de código: código fuente, código objeto y código máquina o ejecutable.
Código fuente
Se trata de los ficheros con el código escrito en alto nivel del lenguaje de programación escogido para la programación. También se denomina código fuente a los programas escritos en ensamblador.
Un programa puede estar escrito en uno o varios ficheros.
A continuación te muestro el código fuente de un programa escrito en C y su equivalente en ensamblador. Se trata de un programa que suma dos números y muestra el resultado por pantalla.
#include <stdio.h> int main(int argc, char **argv) { int num1, num2, resultado; num1 = 15; num2 = 20; resultado = num1 + num2; printf("Resultado de sumar %d y %d = %d\n", num1, num2, resultado); return 0; }
.file "main.c" .text .section .rodata .align 8 .LC0: .string "Resultado de sumar %d y %d = %d\n" .text .globl main .type main, @function main: .LFB0: .cfi_startproc pushq %rbp .cfi_def_cfa_offset 16 .cfi_offset 6, -16 movq %rsp, %rbp .cfi_def_cfa_register 6 subq $32, %rsp movl %edi, -20(%rbp) movq %rsi, -32(%rbp) movl $15, -4(%rbp) movl $20, -8(%rbp) movl -4(%rbp), %edx movl -8(%rbp), %eax addl %edx, %eax movl %eax, -12(%rbp) movl -12(%rbp), %ecx movl -8(%rbp), %edx movl -4(%rbp), %eax movl %eax, %esi leaq .LC0(%rip), %rdi movl $0, %eax call printf@PLT movl $0, %eax leave .cfi_def_cfa 7, 8 ret .cfi_endproc .LFE0: .size main, .-main .ident "GCC: (Debian 10.2.1-6) 10.2.1 20210110" .section .note.GNU-stack,"",@progbits
Código objeto
Es el código binario resultante de traducir cada fichero fuente. Este código no es inteligible por el ser humano pero tampoco está listo para ser ejecutado por la CPU.
Aquí te muestro el código desensamblado en hexadecimal, donde se indican las direcciones de la memoria virtual donde se cargará el programa y las instrucciones, también en hexadecimal.
Por cuestiones de claridad, a la derecha tienes el código ensamblador equivalente.
0000000000000000 <main>: 0: 55 push %rbp 1: 48 89 e5 mov %rsp,%rbp 4: 48 83 ec 20 sub $0x20,%rsp 8: 89 7d ec mov %edi,-0x14(%rbp) b: 48 89 75 e0 mov %rsi,-0x20(%rbp) f: c7 45 fc 0f 00 00 00 movl $0xf,-0x4(%rbp) 16: c7 45 f8 14 00 00 00 movl $0x14,-0x8(%rbp) 1d: 8b 55 fc mov -0x4(%rbp),%edx 20: 8b 45 f8 mov -0x8(%rbp),%eax 23: 01 d0 add %edx,%eax 25: 89 45 f4 mov %eax,-0xc(%rbp) 28: 8b 4d f4 mov -0xc(%rbp),%ecx 2b: 8b 55 f8 mov -0x8(%rbp),%edx 2e: 8b 45 fc mov -0x4(%rbp),%eax 31: 89 c6 mov %eax,%esi 33: 48 8d 3d 00 00 00 00 lea 0x0(%rip),%rdi # 3a <main+0x3a> 3a: b8 00 00 00 00 mov $0x0,%eax 3f: e8 00 00 00 00 callq 44 <main+0x44> 44: b8 00 00 00 00 mov $0x0,%eax 49: c9 leaveq 4a: c3 retq
Este código, aunque está ya en binario, no está listo para ser cargado en memoria y empezar su ejecución, falta un paso más, su adaptación a código máquina.
Código máquina
También llamado código ejecutable, es el código binario resultante de enlazar los archivos con el código objeto y ciertas rutinas y bibliotecas necesarias.
Siguiendo con el ejemplo anterior, aquí te muestro el código ejecutable desensamblado. Como ves es bastante más largo que el código objeto anterior porque se han añadido ciertas rutinas y bibliotecas necesarias, todo en un mismo fichero.
Por cuestiones de claridad, aquí también te muestro a la derecha el código ensamblador equivalente.
0000000000001000 <_init>: 1000: 48 83 ec 08 sub $0x8,%rsp 1004: 48 8b 05 dd 2f 00 00 mov 0x2fdd(%rip),%rax # 3fe8 <__gmon_start__> 100b: 48 85 c0 test %rax,%rax 100e: 74 02 je 1012 <_init+0x12> 1010: ff d0 callq *%rax 1012: 48 83 c4 08 add $0x8,%rsp 1016: c3 retq Desensamblado de la sección .plt: 0000000000001020 <.plt>: 1020: ff 35 e2 2f 00 00 pushq 0x2fe2(%rip) # 4008 <_GLOBAL_OFFSET_TABLE_+0x8> 1026: ff 25 e4 2f 00 00 jmpq *0x2fe4(%rip) # 4010 <_GLOBAL_OFFSET_TABLE_+0x10> 102c: 0f 1f 40 00 nopl 0x0(%rax) 0000000000001030 <printf@plt>: 1030: ff 25 e2 2f 00 00 jmpq *0x2fe2(%rip) # 4018 <printf@GLIBC_2.2.5> 1036: 68 00 00 00 00 pushq $0x0 103b: e9 e0 ff ff ff jmpq 1020 <.plt> Desensamblado de la sección .plt.got: 0000000000001040 <__cxa_finalize@plt>: 1040: ff 25 b2 2f 00 00 jmpq *0x2fb2(%rip) # 3ff8 <__cxa_finalize@GLIBC_2.2.5> 1046: 66 90 xchg %ax,%ax Desensamblado de la sección .text: 0000000000001050 <_start>: 1050: 31 ed xor %ebp,%ebp 1052: 49 89 d1 mov %rdx,%r9 1055: 5e pop %rsi 1056: 48 89 e2 mov %rsp,%rdx 1059: 48 83 e4 f0 and $0xfffffffffffffff0,%rsp 105d: 50 push %rax 105e: 54 push %rsp 105f: 4c 8d 05 7a 01 00 00 lea 0x17a(%rip),%r8 # 11e0 <__libc_csu_fini> 1066: 48 8d 0d 13 01 00 00 lea 0x113(%rip),%rcx # 1180 <__libc_csu_init> 106d: 48 8d 3d c1 00 00 00 lea 0xc1(%rip),%rdi # 1135 <main> 1074: ff 15 66 2f 00 00 callq *0x2f66(%rip) # 3fe0 <__libc_start_main@GLIBC_2.2.5> 107a: f4 hlt 107b: 0f 1f 44 00 00 nopl 0x0(%rax,%rax,1) 0000000000001080 <deregister_tm_clones>: 1080: 48 8d 3d a9 2f 00 00 lea 0x2fa9(%rip),%rdi # 4030 <__TMC_END__> 1087: 48 8d 05 a2 2f 00 00 lea 0x2fa2(%rip),%rax # 4030 <__TMC_END__> 108e: 48 39 f8 cmp %rdi,%rax 1091: 74 15 je 10a8 <deregister_tm_clones+0x28> 1093: 48 8b 05 3e 2f 00 00 mov 0x2f3e(%rip),%rax # 3fd8 <_ITM_deregisterTMCloneTable> 109a: 48 85 c0 test %rax,%rax 109d: 74 09 je 10a8 <deregister_tm_clones+0x28> 109f: ff e0 jmpq *%rax 10a1: 0f 1f 80 00 00 00 00 nopl 0x0(%rax) 10a8: c3 retq 10a9: 0f 1f 80 00 00 00 00 nopl 0x0(%rax) 00000000000010b0 <register_tm_clones>: 10b0: 48 8d 3d 79 2f 00 00 lea 0x2f79(%rip),%rdi # 4030 <__TMC_END__> 10b7: 48 8d 35 72 2f 00 00 lea 0x2f72(%rip),%rsi # 4030 <__TMC_END__> 10be: 48 29 fe sub %rdi,%rsi 10c1: 48 89 f0 mov %rsi,%rax 10c4: 48 c1 ee 3f shr $0x3f,%rsi 10c8: 48 c1 f8 03 sar $0x3,%rax 10cc: 48 01 c6 add %rax,%rsi 10cf: 48 d1 fe sar %rsi 10d2: 74 14 je 10e8 <register_tm_clones+0x38> 10d4: 48 8b 05 15 2f 00 00 mov 0x2f15(%rip),%rax # 3ff0 <_ITM_registerTMCloneTable> 10db: 48 85 c0 test %rax,%rax 10de: 74 08 je 10e8 <register_tm_clones+0x38> 10e0: ff e0 jmpq *%rax 10e2: 66 0f 1f 44 00 00 nopw 0x0(%rax,%rax,1) 10e8: c3 retq 10e9: 0f 1f 80 00 00 00 00 nopl 0x0(%rax) 00000000000010f0 <__do_global_dtors_aux>: 10f0: 80 3d 39 2f 00 00 00 cmpb $0x0,0x2f39(%rip) # 4030 <__TMC_END__> 10f7: 75 2f jne 1128 <__do_global_dtors_aux+0x38> 10f9: 55 push %rbp 10fa: 48 83 3d f6 2e 00 00 cmpq $0x0,0x2ef6(%rip) # 3ff8 <__cxa_finalize@GLIBC_2.2.5> 1101: 00 1102: 48 89 e5 mov %rsp,%rbp 1105: 74 0c je 1113 <__do_global_dtors_aux+0x23> 1107: 48 8b 3d 1a 2f 00 00 mov 0x2f1a(%rip),%rdi # 4028 <__dso_handle> 110e: e8 2d ff ff ff callq 1040 <__cxa_finalize@plt> 1113: e8 68 ff ff ff callq 1080 <deregister_tm_clones> 1118: c6 05 11 2f 00 00 01 movb $0x1,0x2f11(%rip) # 4030 <__TMC_END__> 111f: 5d pop %rbp 1120: c3 retq 1121: 0f 1f 80 00 00 00 00 nopl 0x0(%rax) 1128: c3 retq 1129: 0f 1f 80 00 00 00 00 nopl 0x0(%rax) 0000000000001130 <frame_dummy>: 1130: e9 7b ff ff ff jmpq 10b0 <register_tm_clones> 0000000000001135 <main>: 1135: 55 push %rbp 1136: 48 89 e5 mov %rsp,%rbp 1139: 48 83 ec 20 sub $0x20,%rsp 113d: 89 7d ec mov %edi,-0x14(%rbp) 1140: 48 89 75 e0 mov %rsi,-0x20(%rbp) 1144: c7 45 fc 0f 00 00 00 movl $0xf,-0x4(%rbp) 114b: c7 45 f8 14 00 00 00 movl $0x14,-0x8(%rbp) 1152: 8b 55 fc mov -0x4(%rbp),%edx 1155: 8b 45 f8 mov -0x8(%rbp),%eax 1158: 01 d0 add %edx,%eax 115a: 89 45 f4 mov %eax,-0xc(%rbp) 115d: 8b 4d f4 mov -0xc(%rbp),%ecx 1160: 8b 55 f8 mov -0x8(%rbp),%edx 1163: 8b 45 fc mov -0x4(%rbp),%eax 1166: 89 c6 mov %eax,%esi 1168: 48 8d 3d 99 0e 00 00 lea 0xe99(%rip),%rdi # 2008 <_IO_stdin_used+0x8> 116f: b8 00 00 00 00 mov $0x0,%eax 1174: e8 b7 fe ff ff callq 1030 <printf@plt> 1179: b8 00 00 00 00 mov $0x0,%eax 117e: c9 leaveq 117f: c3 retq 0000000000001180 <__libc_csu_init>: 1180: 41 57 push %r15 1182: 4c 8d 3d 5f 2c 00 00 lea 0x2c5f(%rip),%r15 # 3de8 <__frame_dummy_init_array_entry> 1189: 41 56 push %r14 118b: 49 89 d6 mov %rdx,%r14 118e: 41 55 push %r13 1190: 49 89 f5 mov %rsi,%r13 1193: 41 54 push %r12 1195: 41 89 fc mov %edi,%r12d 1198: 55 push %rbp 1199: 48 8d 2d 50 2c 00 00 lea 0x2c50(%rip),%rbp # 3df0 <__do_global_dtors_aux_fini_array_entry> 11a0: 53 push %rbx 11a1: 4c 29 fd sub %r15,%rbp 11a4: 48 83 ec 08 sub $0x8,%rsp 11a8: e8 53 fe ff ff callq 1000 <_init> 11ad: 48 c1 fd 03 sar $0x3,%rbp 11b1: 74 1b je 11ce <__libc_csu_init+0x4e> 11b3: 31 db xor %ebx,%ebx 11b5: 0f 1f 00 nopl (%rax) 11b8: 4c 89 f2 mov %r14,%rdx 11bb: 4c 89 ee mov %r13,%rsi 11be: 44 89 e7 mov %r12d,%edi 11c1: 41 ff 14 df callq *(%r15,%rbx,8) 11c5: 48 83 c3 01 add $0x1,%rbx 11c9: 48 39 dd cmp %rbx,%rbp 11cc: 75 ea jne 11b8 <__libc_csu_init+0x38> 11ce: 48 83 c4 08 add $0x8,%rsp 11d2: 5b pop %rbx 11d3: 5d pop %rbp 11d4: 41 5c pop %r12 11d6: 41 5d pop %r13 11d8: 41 5e pop %r14 11da: 41 5f pop %r15 11dc: c3 retq 11dd: 0f 1f 00 nopl (%rax) 00000000000011e0 <__libc_csu_fini>: 11e0: c3 retq Desensamblado de la sección .fini: 00000000000011e4 <_fini>: 11e4: 48 83 ec 08 sub $0x8,%rsp 11e8: 48 83 c4 08 add $0x8,%rsp 11ec: c3 retq
Carga del programa ejecutable
El código ejecutable tiene que tener un formato que entienda el sistema operativo sobre el que se vaya a ejecutar. A continuación, te explico brevemente, los formatos usados en los sistemas operativos Linux y Windows:
- En Linux el formato se denomina ELF (Executable and Linkable Format). Estos ficheros ejecutables tiene una cabecera (ELF header), el .text donde están las instrucciones del programa y el .data donde están los datos del mismo (entre otras cosas). En la Wikipedia puedes ver los detalles de estos ejecutables.

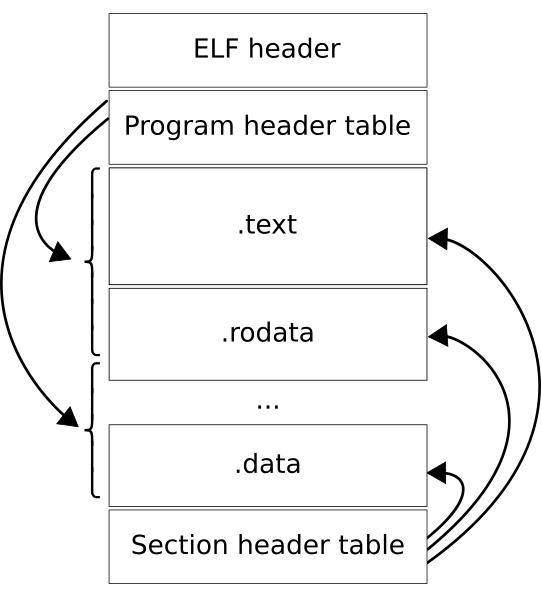

Figure 1: Formato de los ficheros ejecutables ELF
- En Windows el formato se denomina EXE (de EXEcutable) y que, internamente, se conoce como PE (Portable Executable). Estos ficheros tienen, también, una cabecera (DOS header) y una serie de punteros (que se pueden ver debajo en la siguiente imagen) a las instrucciones y los datos del programa. En la propia web de Microsoft puedes leer los detalles de los Portable Executable para los programas de 32 bits.

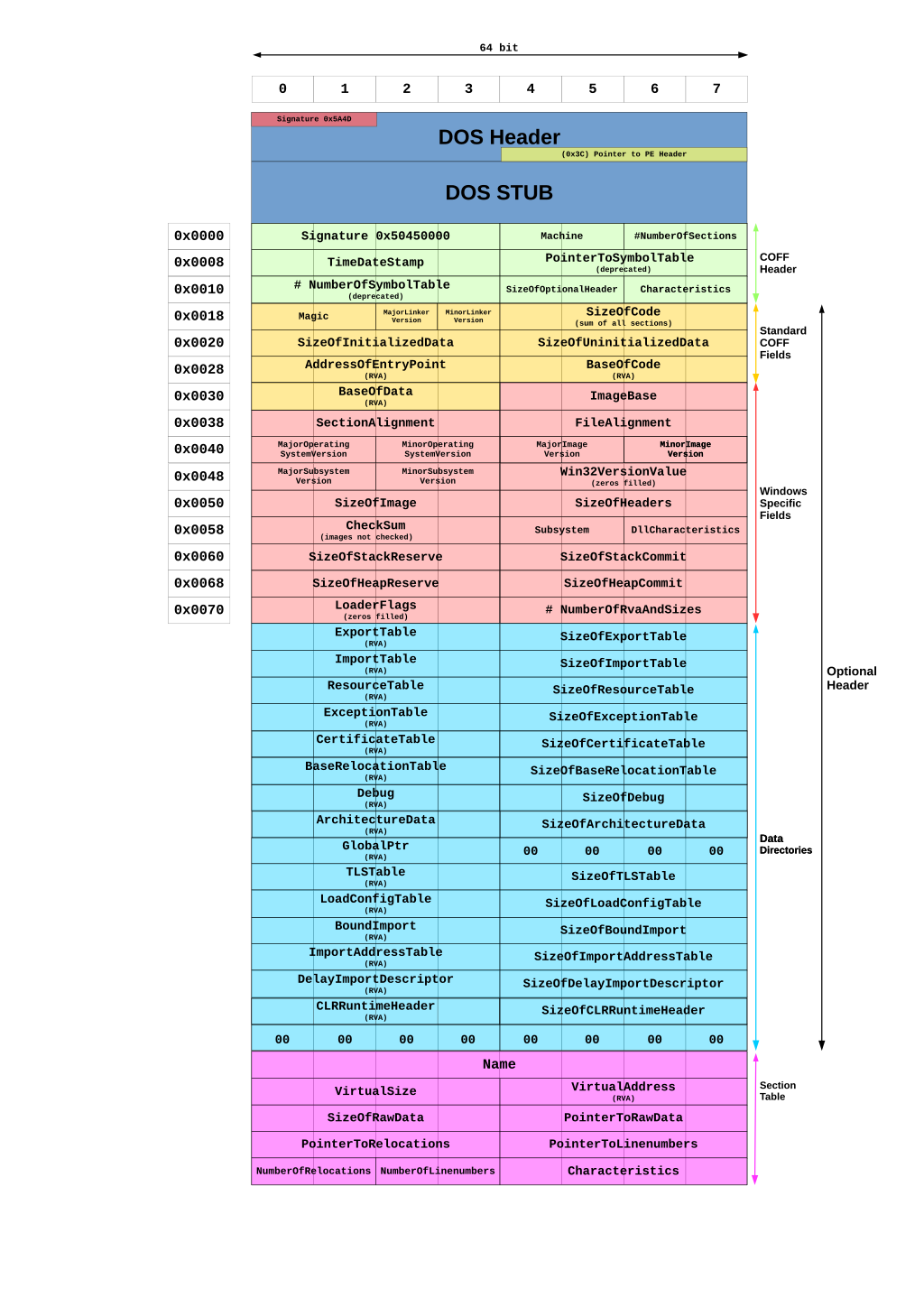

Figure 2: Formato de los ficheros ejecutable EXE
Por ese motivo, un programa escrito y convertido para ser ejecutado en Linux no puede ser ejecutado en Windows, y viceversa.
Ejecución de un programa en el ordenador
Vamos a ver en este apartado cómo se ejecuta un programa, ya traducido a código máquina, en la Arquitectura von Neumann, de manera que acabemos de entender la función de cada una de las partes de dicha arquitectura y cómo se relaciona y funcionan conjuntamente el software y el hardware.
Necesitas tener presente la arquitectura de von Neumann para entender todo lo que te voy a explicar en este apartado:

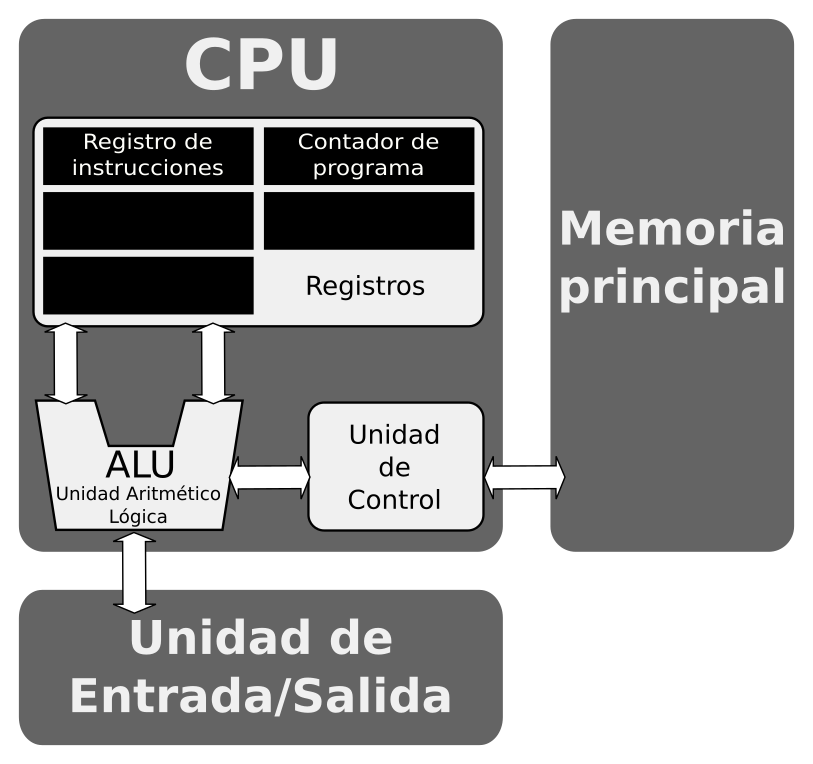

Figure 3: Arquitectura de von Neumann
Carga del programa en memoria
Antes, vamos a recordar cómo es una memoria, a nivel físico, en la Arquitectura von Neumann. En la imagen tienes representada una memoria con estas características:
- Arquitectura de 8 bytes: registros de la CPU de 8 bits y filas de la memoria RAM de 8 bits (cada una de las celdas es un bit).
- Las direcciones son de las filas de la memoria y están dadas en hexadecimal (los número comienzan con el prefijo 0x para indicar que dicho número está en formato hexadecimal).
- Se trata, pues, de una memoria de 256 bytes, es decir, hay 2 048 celdas o bits.

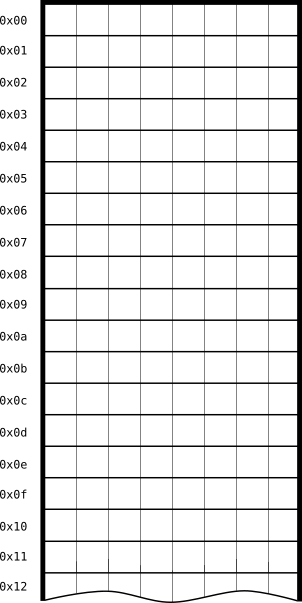

Figure 4: Representación de una memoria de 4GiB
Cuando ejecutas un programa (abres un programa) el sistema operativo se encarga de cargarlo en la memoria principal. Como, en dicha memoria, pudiera haber más programas porque, hoy en día, se pueden estar ejecutando varios programas al mismo tiempo en un mismo ordenador, el sistema operativo utiliza una serie de algoritmos para buscar un lugar donde cargar el nuevo programa a ejecutar.
Este podría ser el estado en que se encuentra la memoria con el nuevo programa cargado. Como ves en la imagen, cada programa cargado en memoria se divide en varias secciones que, por simplificar, he reducido en tres:
- Los datos de solo lectura .rodata donde están los valores constantes que no cambian durante la ejecución del programa. Esta memoria es fija y conocida en tiempo de ejecucion.
- La sección con los datos .data, espacio reservado para almacenar datos que varía a lo largo de la ejecución del programa. A estos datos se les denomina variables. Esta memoria varía a lo largo de la ejecución del programa. Habrá momentos que ocupe más y momentos en los que ocupe menos.
- Y, por último, la sección donde se encuentran las instrucciones traducidas a lenguaje máquina. A esta sección se le conoce comúnmente como .text. El tamaño de esta sección es fija y conocida en tiempo de ejecución.

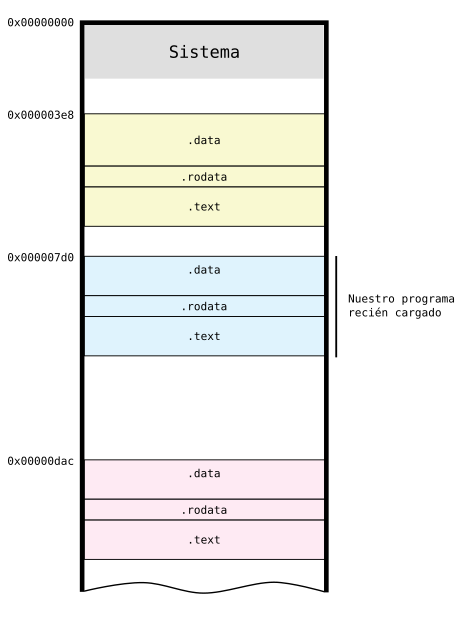

Figure 5: Memoria con varios programas cargados
Como vemos en la imagen teníamos 2 programas ejecutándose en memoria: uno en la dirección 0x3e8 y otro en la dirección 0xdac. El sistema operativo decidió cargar nuestro programa en la dirección 0x7d0. Además, fíjate que las primeras direcciones de memoria son las que se utilizan para el sistema operativo que es el programa que se carga durante el arranque del ordenador.
Cuando se cierra una programa, el sistema operativo liberará su espacio en memoria para que lo pueda ocupar otro programa en ejecución.
Aunque está fuera del alcance de esta unidad, los programas en ejecución, una vez cargados en la memoria, se conocen como procesos. Quédate con este nombre porque será importante en otros momentos.
Ejecución de un programa
Una vez cargado el programa en memoria se puede pasar a su ejecución.
La manera en que el sistema operativo gestiona todos los programas en ejecución queda fuera del alcance de este módulo, lo estudiarás en otros módulos. Así pues, vamos a suponer que solo tiene que ejecutar nuestro programa.
Los programas son secuencias de instrucciones que se ejecutan en orden, una detrás de otra. A veces se rompe esta secuencia con instrucciones de salto que hacen que el programa, de repente, vaya atrás o adelante, permitiendo bucles y llamadas a rutinas. Una vez acabado el salto, el bucle o la llamada a una rutina, se vuelve a la secuencia de instrucciones.
Esta ejecución se hace dentro de la CPU, para lo cual se tienen que ir cargando las instrucciones en el registro de instrucciones (RI) del microprocesador de una en una. Estas instrucciones viaja de la memoria la CPU. Qué instrucciones es la siguiente se sabe porque la CPU mantienen la dirección de memoria de la siguiente instrucción a ejecutar en el registro contador de programa (PC).
Vamos a imaginar un programa muy sencillo que consta de estas tres instrucciones en ensamblador:
movl -8(%rbp), %edx movl -16(%rbp), %eax addl %edx, %eax
Aunque no es importante para conocer el funcionamiento de la ejecución de un programa en la CPU, sí te puedo decir que este programa suma dos números que hay en memoria.
Usamos las instrucciones en ensamblador en vez de en código máquina para que resulte más fácil de entender y porque, al mismo tiempo, es lo más cercano a la máquina.

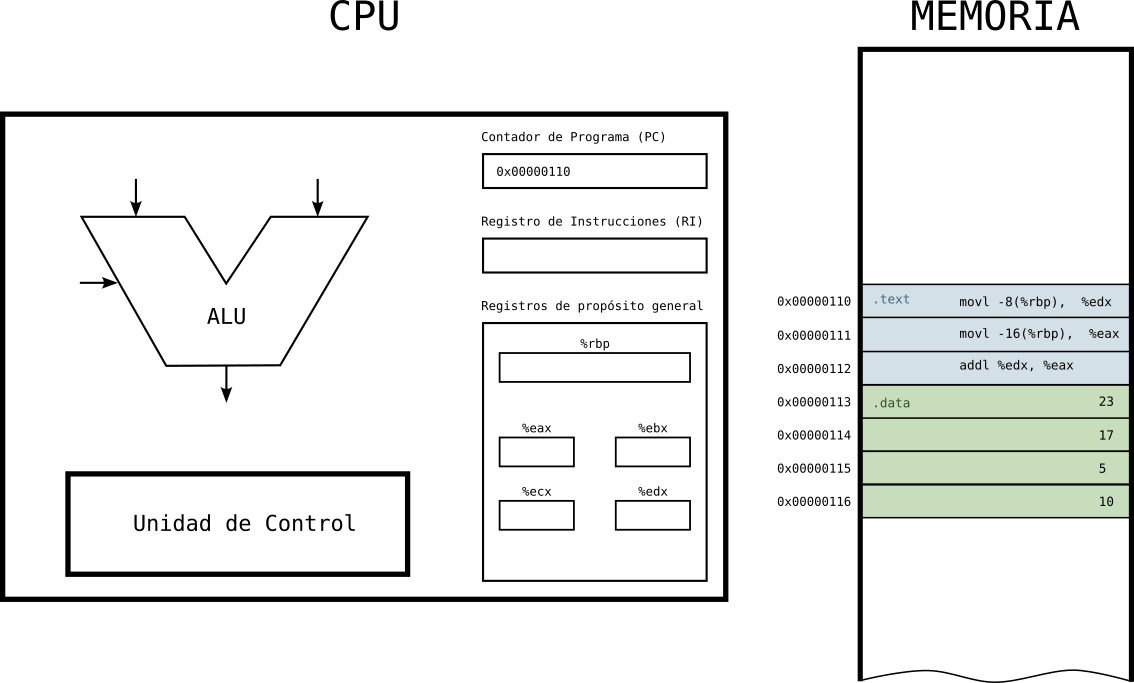

Estado 1: programa cargado en memoria
- La CPU tiene en su registro PC la dirección de la primera instrucción a ejecutar.
- En la memoria tenemos las instrucciones en la sección .text y los datos a sumar en la sección .data.
Figure 6: Ejecución de programa en la CPU

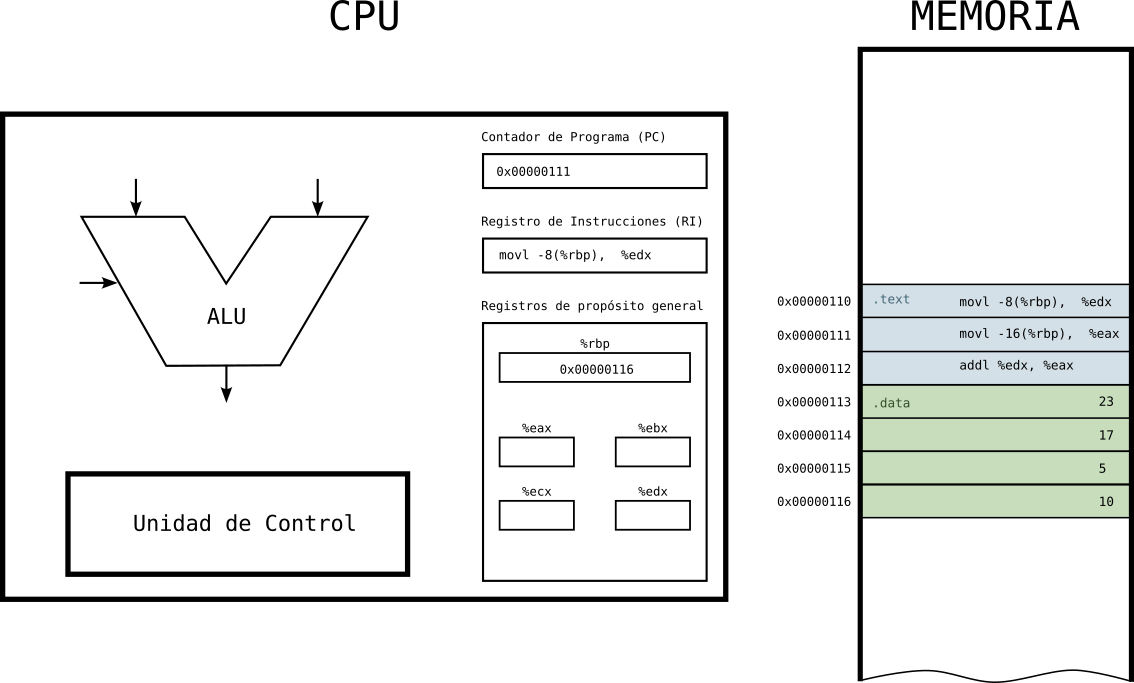

Estado 2: primera instrucción en al CPU
- La CPU tiene en el RI la instrucción a ejecutar y en el PC la dirección de la siguiente instrucción a ejecutar.
Figure 7: Ejecución de programa en la CPU
Estado 3: primera instrucción ejecutada
- Una vez ejecuta la primera instrucción, tenemos en el registro edx el dato que había en memoria.
Figure 8: Ejecución de programa en la CPU
Estado 4: segunda instrucción en la CPU
- La CPU tiene en el RI la segunda instrucción a ejecutar y en el PC la dirección de la siguiente instrucción a ejecutar.
Figure 9: Ejecución de programa en la CPU
Estado 5: segunda instrucción ejecutada
- Una vez ejecuta la segunda instrucción, tenemos en el registro eax el dato que había en memoria.
Figure 10: Ejecución de programa en la CPU

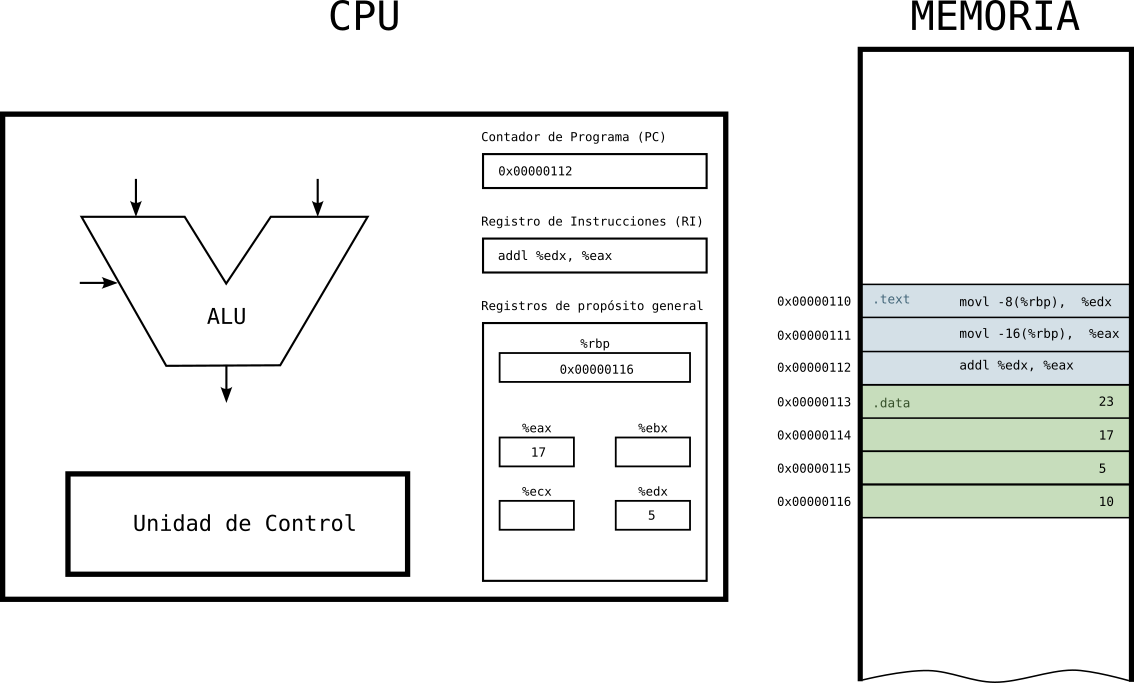

Estado 6: tercera instrucción en la CPU
- La CPU tiene en el RI la tercera y última instrucción a ejecutar y en el PC la dirección de la siguiente instrucción a ejecutar (no hay más, así que terminaremos aquí).
Figure 11: Ejecución de programa en la CPU

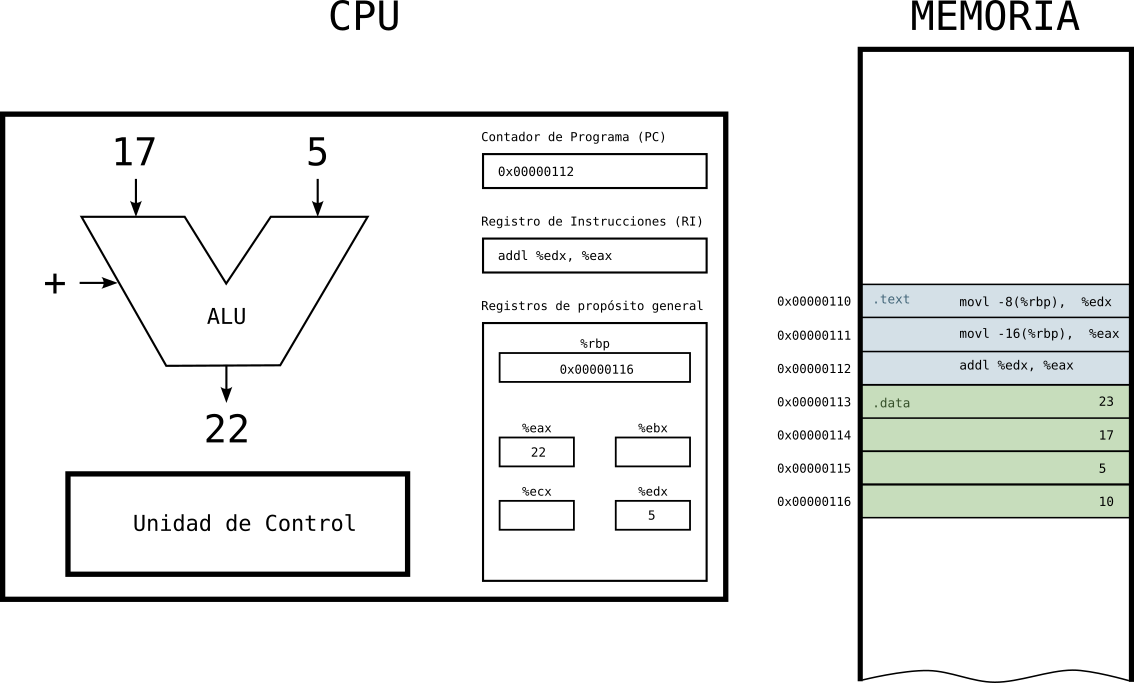

Estado 7: tercera instrucción ejecutada
- Una vez ejecuta la tercera instrucción, tenemos en el registro eax el resultado de sumar lo que había en edx y en el propio eax.
- Para la ejecución de esta instrucción, al ser una suma, se ha hecho uso de la ALU. Recuerda que la ALU hace las operaciones matemáticas y lógicas.
Figure 12: Ejecución de programa en la CPU
